太陽光パワーコンディショナ（PCS）

太陽光発電システムの性能を最大限に引き出す重要機器

GSユアサは1993年から太陽光発電用パワーコンディショナ
「ラインバックシリーズ」を展開しており、
その豊富なラインナップの中でも、売れ筋となっているのが
「ラインバック αV⇒αⅥ」と「ラインバック マイスター」です。

公共施設・工場・事業所向けに幅広いシステムを提供しています。

当社では、GSユアサ代理店として、高い信頼性と実績がある製品を取り扱っています。

主要製品ラインナップと仕様

① ラインバック αV　

（型式：LBSK-10-T3C、LBSK-10-S3C）　⇒※αⅥへ移行中

太陽光で発電した電気を施設内で自家消費することで、
電力会社から買う電気量を減らす機種

推奨場所：小中規模の工場、倉庫、沿岸地域のオフィス向け
理由：完全ファンレス・高保護等級（IP66）のため、
　　　ホコリの多い工場や塩害のある屋外でも壊れにくい。

その他機能

• 接続箱機能を内蔵し、最大6回路の接続に対応
• 最大20台の一括設定が可能で、複数台システムの設定作業を効率化
• EMSなど外部機器との監視・計測・制御が可能
• 日射計・気温計を直接接続可能なトランスデューサ機能を内蔵
• 従来機種と同じ取り付けピッチを採用し、既設設備からの更新工事が容易

② ラインバック αⅥ

（型式：LBSL-10-T3C） ※ラインバックαⅤ後継機種

最新の技術要件に対応し、
業界最高クラスの最大変換効率と強固な耐塩害仕様を両立した三相3線式10kVAモデル

推奨場所：小中規模の工場、倉庫、海岸から近い（塩害地域）オフィス・施設向け
理由：完全密閉構造による高保護等級（IP66）に加え、
　　　「外洋に面した沿岸地域」への屋外設置にも対応。

αVから進化した「αVI」の追加機能・変更点

• 高効率化 最大変換効率が98.1％（定格96.0％）に向上し、業界最高クラスの省エネ性能を実現。
• 海岸から200mの「重塩害地域」に対応 完全密閉（IP66）により、
  外洋から200mの厳しい塩害地域でも屋外設置が可能に。
• 最新の規制・新JET認証（CISPR11 第6.2版）に適合 「フリッカ対策STEP3.2」を新搭載し、
  最新の系統連系規程（グリッドコード）に準拠。
• 大電流パネルに対応（最大入力電流が3倍に）
  オプションの銅バーを使用することで、直流最大入力電流を15Aから45A/回路へ拡大。
• 本体に液晶ディスプレイ（LCD）を新搭載 発電状況や運転状態がひと目で確認可能に。
• 扉が「ビスなし・施錠可能」構造に進化 工具不要で開閉できるようになり、
  メンテナンス性とセキュリティが向上。
• 選べるオプションが充実 「10年長期保証」や「雷対策のSPD内蔵」に標準オプションとして対応。

③ ラインバック ΣⅢ

（型式：LBBFA-10-T3-F-B、LBBFA-20-T3-F-B、LBBFA-30-T3-F-B、 LBBFA-40-T3-F-B、LBBFA-50-T3-F-B）

太陽光で発電した電気を施設内で消費しつつ、
高い耐震性能で災害時の電源遮断リスクを最小限に抑える屋内・屋外対応機種

推奨場所：耐震性が重視される避難所指定の公共施設・病院向け
理由：『耐震Sクラス』に対応しており、震災時でも強固に稼働を維持でき、
　　　また、電気室などの屋内に省スペースで設置できる

その他機能

• 建築設備耐震設計・施工指針「耐震Sクラス」対応（設置環境に応じた耐震設計が可能）
• 産業用蓄電池（リチウムイオン電池・鉛蓄電池）との連携に対応（オプション）
• スコットトランスやMCなど追加可能（オプション）

④ ラインバック マイスター

（型式：LBBH-10-S3CR、LBBH-20-S3CR、LBBH-10-T3CR、LBBH-20-T3CR）

太陽光発電にリチウムイオン電池を標準搭載し、日中の電気使用量を減らすだけでなく、
夕方以降も電力を供給して電気の基本料金（デマンド料金）まで引き下げられる機種

推奨場所：既存の小規模オフィス・町工場向け
理由：単相・三相どちらの既存設備にもそのまま組み込みやすい

⑤ ラインバック オメガES

（型式：LBBG-100-T3CR-B）

100kVAの大容量出力と大型リチウムイオン蓄電池を連携させ、
工場全体の契約電力を引き下げると同時に、工場の脱炭素化を力強く牽引する機種

推奨場所：大規模工場、企業の脱炭素経営を目指す大企業向け
理由：100kVAの大容量出力により大規模なピークカットができるだけでなく、
　　　停電時にも同等の大容量自立出力で製造ラインの停止リスクを最小限に抑えられるため。

⑥ EVOX / VOXSTAR

（型式：VOX-10-T3-G）

太陽光で発電したクリーンな電気を社有車（EV）へ急速充電し、
災害時には「走る蓄電池」となったEVからオフィスへ電力をバックアップできる機種

推奨場所：社有車をEV化する企業、来客用駐車場のある商業施設向け
理由：太陽光で発電した電気をEVに充電、災害時はEVからオフィスへ給電。

GSユアサのPCSがもたらす、企業の「コスト削減」と「BCP対策」

太陽光パネルが発電した電気を敷地内で使うためには、
パワーコンディショナ（PCS）によるコントロールが不可欠です 。

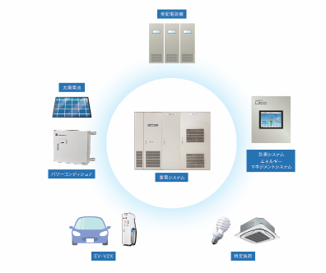

GSユアサの「ラインバックシリーズ」は、
日々の電力購入量を減らすだけでなく、蓄電池やEV（電気自動車）と
高度に連携・拡張できる点に大きな強みがあります。

これにより、企業の大きな課題である
「電気の基本料金の削減」や「災害時の非常用電源の確保」を同時に実現します。

１. 蓄電池連携による「基本料金（デマンド料金）」の引き下げ

高圧電力の基本料金は、
1年のうちで「最も電気を多く使った一瞬の山（ピーク値）」を基準に決定され、
その後1年間にわたってその高い料金が適用され続ける仕組みになっています。

自動で山を削る「ピークカット機能」 電力使用が急増する時間帯に、
蓄電池に貯めた電力を自動で放電することで、
この「一瞬の電力の山」を低く抑えます（ピークカット）。
契約電力そのものを根本から引き下げるため、
毎月の基本料金を大幅かつ確実にコストダウンすることが可能です。

※「ラインバック マイスター」「ラインバック オメガES」または
蓄電池オプション適用時 法人の電気代の中で最も高額になりがちで、
かつ削減が難しい「基本料金」をピンポイントで引き下げることが可能です 。

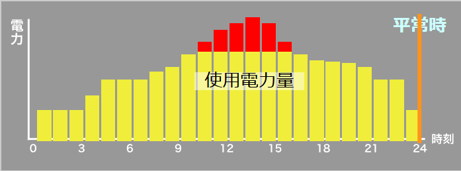

（以下のグラフの**「赤い部分（電力使用のピーク）」**を
蓄電池の電気で補い、購入電力を黄色いラインまで抑え込みます)

２. 災害時でも電力を絶やさない「BCP（事業継続計画）対策」

コスト削減だけでなく、震災などの停電時に非常用電源として機能することも、
ラインバックシリーズが「経営と地域社会の安心を支える」大きな理由です。

• 停電時の自立運転機能
  万が一の停電時でも、太陽光で発電している間は自立運転に切り替えて電力を供給し続けることができます。
• 強固な稼働維持と長時間のバックアップ
  「ラインバック ΣⅢ」のような耐震Sクラスに対応した屋内モデルや、
  EVを非常用電源としてオフィスへ給電できる「EVOX / VOXSTAR」など、
  企業の重要な製造ラインや避難所となる公共施設の電源遮断リスクを最小限に抑えます。

３. GSユアサ代理店である当社ができること

パワーコンディショナや蓄電池の最適な組み合わせは、
お客様の施設の電気の使い方や規模によって全く異なります。

当社は代理店として、導入から運用までサポートいたします。

①「αシリーズ」の強みであるリプレイスの容易さを活かした
　既設設備からのスムーズな更新工事をはじめ、
　新規設置、導入後の高度な保守・点検まで一貫して対応いたします。
　
　既設設備からの更新工事や新規設置、導入後の保守・点検まで、
　代理店ならではの確かな技術とスピード感で対応いたします。

②「ラインバック ΣⅢ」の強みである充実した蓄電池オプション活かした
　お客様専用の防災・ピークカットシステムの構築をはじめ、
　新規設置、導入後の保守・点検まで一貫して対応いたします。

最後に

普段の生活であまり目にすることはありませんが、
パワーコンディショナは工場やオフィス、病院、公共施設など、
私たちの身近な場所で大切な役割を担っています。

太陽光や蓄電池のエネルギーを最適にコントロールし、
企業の確実なコストダウンを実現するだけでなく、
電力を絶やせない災害時には非常用電源として設備を支える、
まさに「縁の下の力持ち」といえる存在です。

当社はGSユアサの代理店として、
御社の経営と地域社会の安心を支えるお手伝いをいたします。
お困りごとがあれば、ぜひお気軽に当社までご相談ください。
